一、单项选择题（每小题3分，共15分）

1、图1所示结构的超静定次数为（　　）。

　　 A、6

　　 B、3

　　 C、4

　　 D、5

2、对称结构在对称荷载作用下，内力图为反对称的是（　　）。

　　 A、弯矩图

　　 B、轴力图

　　 C、剪力图

　　 D、弯矩图和剪力图

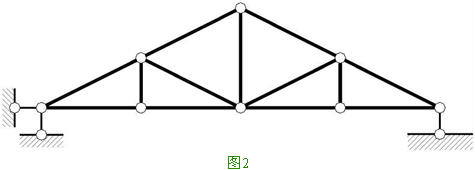

3、图2所示桁架中零杆的根数为（　　）。

　　 A、2

　　 B、3

　　 C、4

　　 D、1

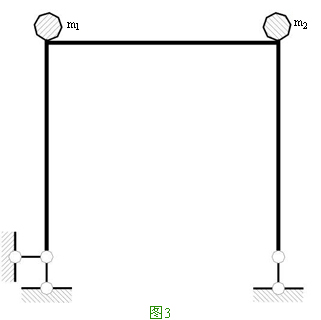

4、图3所示体系的动力自由度数为（　　）。

　　 A、2

　　 B、1

　　 C、3

　　 D、4

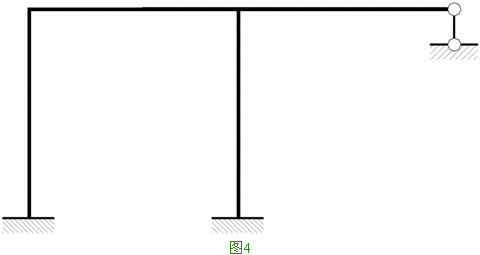

5、不计各杆轴向变形。用矩阵位移法计算图4所示刚架时的结点位移未知量个数为（　　）。

　　 A、4

　　 B、3

　　 C、2

　　 D、1

　

二、填空题（每小题3分，共15分）

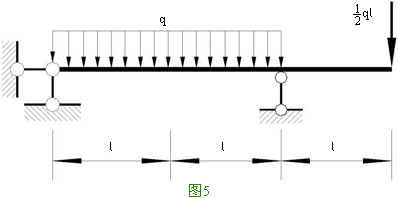

1、图5所示梁截面K的弯矩MK=（以下侧受拉为正）。

2、用图乘法计算静定刚架位移的适用条件是，EI为常数，图和图中至少有一个为图形。

3、力矩分配法适用于计算无结点的超静定刚架。

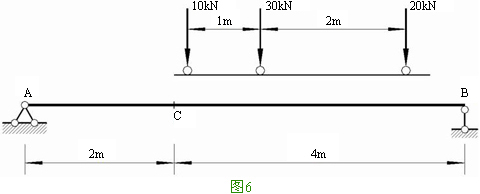

4、图6所示梁在移动荷载作用下，截面C的最大弯矩为kN·m。

5、利用单元，将单元刚度矩阵元素送入结构刚度矩阵中“对号入座、同号叠加”的方法，称为直接刚度法。

　

三、简单计算题（每小题8分，共40分）

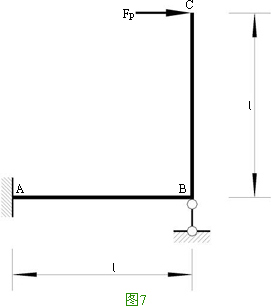

1、试绘图7所示结构的弯矩图。各杆EI相同，为常数。

2、试计算图8所示桁架中杆1、杆2的轴力。

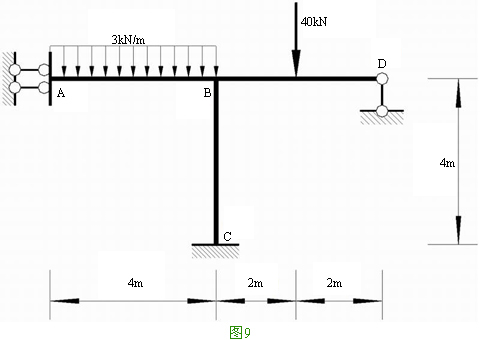

3、试建立图9所示刚架的位移法典型方程，并求出方程的系数及自由项。各杆EI相同，为常数。

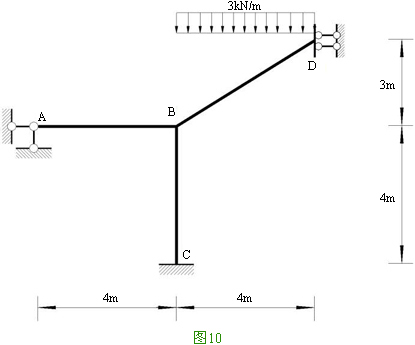

4、用力矩分配法计算图10所示刚架时，试求出分配系数及非零固端弯矩。各杆EI相同，为常数。

5、试利用影响线求图11所示梁截面C的弯矩MC之值。

四、分析计算题（每小题10分，共30分）

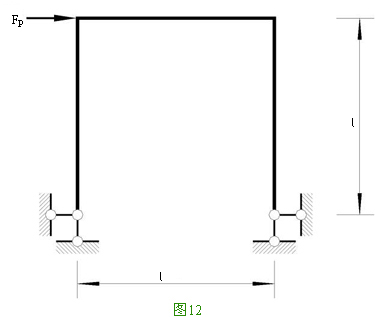

1、用力法计算图12所示刚架，并绘M图。各杆EI相同，为常数。

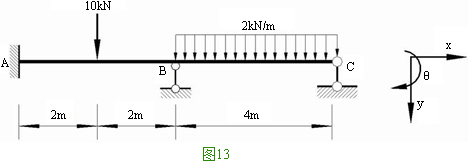

2、用矩阵位移法作图13所示连续梁的M图。各杆EI相同，为常数。

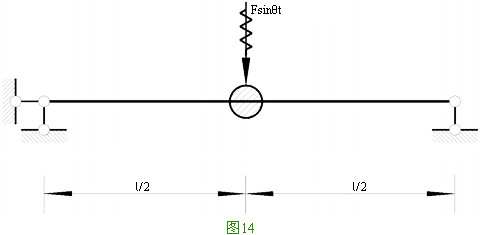

3、试计算图14所示结构中，质点m在简谐荷载作用下的振幅A。已知EI为常数，，为体系的自振频率。
