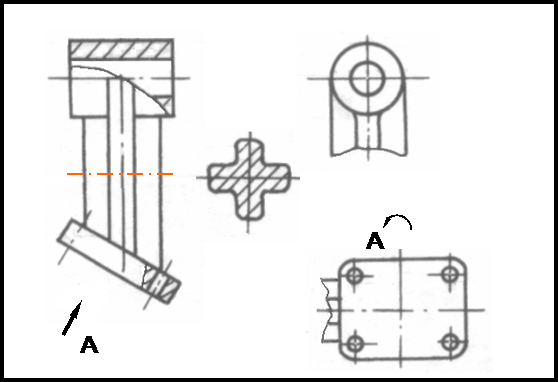

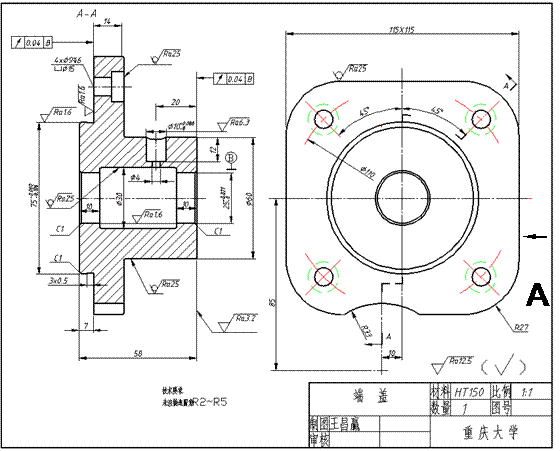

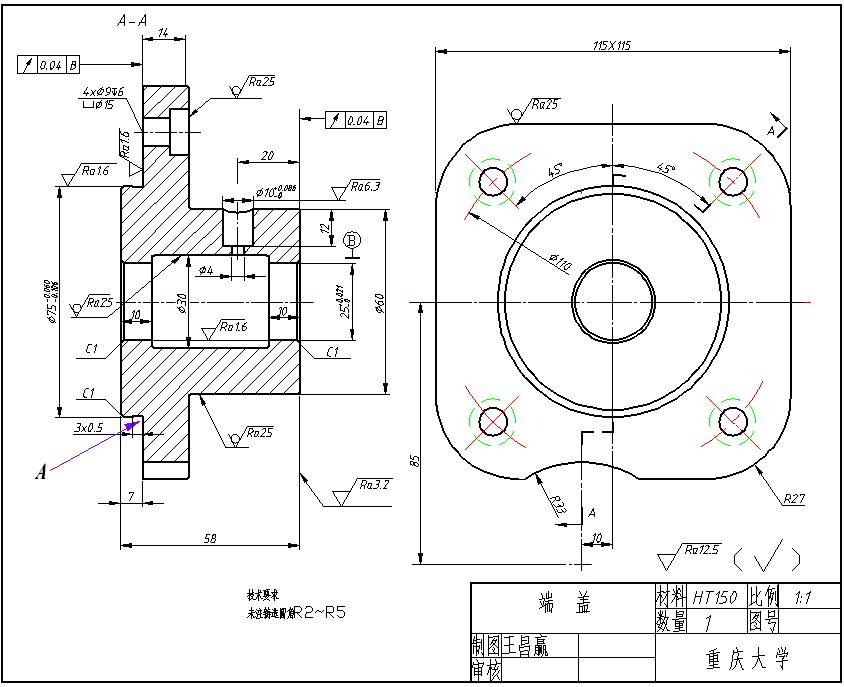

看懂所给出的零件图，回答问题，并画出不剖的主视图，如图1所示。
（点击图片放大）
图1 零件图
填空题：
1、主视图采用 ，剖切平面共有 。
2、主视图中A处是 结构。
3、该零件有 加工的通孔。
4、零件有4个分布沉孔，定位尺寸 和 。
5、在零件图中标出三个方向的主要基准。
6、该零件的长宽高最大尺寸是 。
7、零件表面粗糙度要求最高代号是 ，共有 表面相同。
8、主视图中尺寸φ75的最大极限尺寸是 。
9、主视图中形位公差的基准是 。
10、该零件的材料牌号是 。
解答：
1、主视图采用 全剖 ，剖切平面共有 3个 。
2、主视图中A处是 退刀槽 结构。
3、该零件有 6个 加工的通孔。
4、零件有4个分布沉孔，定位尺寸 φ110 和 45° 。

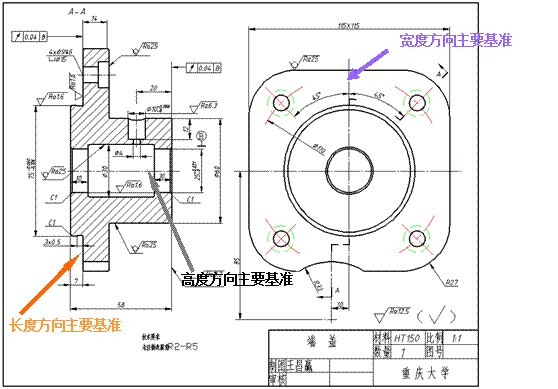

5、在零件图中标出三个方向的主要基准，如图2所示，高度方向的主要基准是水平面，长度方向的主要基准是侧平面，宽度方向的主要基准是水平面。宽度方向主要基准应该在左视图中确定；长度方向主要基准应该在主视图中确定；高度方向主要基准可以在左视图中确定，也可以在主视图中确定。
图2 零件的主要尺寸基准
6、该零件的长宽高最大尺寸是 58，115，115 。
7、零件表面粗糙度要求最高代号是
，共有 3处 表面相同。
8、主视图中φ75尺寸的最大极限尺寸是 Φ74.940 。
9、主视图中形位公差的基准是 Φ25的轴线 。
10、该零件的材料牌号是 HT150 。

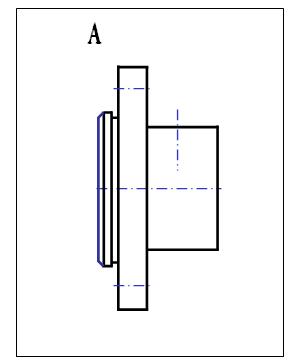

绘制的不剖的主视图如图3所示（具体操作请观看 ），在图中转化为A向视图，是主视图方向的投影。在零件图中绘制任何类型的视图，务必注意视图的比例，一般情况下，保持所绘制视图的比例和所给出零件图的比例相同。
图3 绘制的A向视图
|
